Um condomínio empresarial contrata uma reforma para ampliar a área de atendimento. Obra simples, prazo curto, orçamento fechado. Na segunda semana, a equipe quebra uma parede seguindo o projeto arquitetônico que estava no arquivo — e atinge um ramal hidráulico que, no papel, passava três metros adiante. Dois dias de obra parada, um trecho de instalação refeito e um orçamento estourado por algo que ninguém tinha como saber.
Ninguém errou naquele dia. O erro tinha sido cometido anos antes, quando a obra original terminou e a documentação nunca foi atualizada para refletir o que realmente foi construído. É exatamente esse o papel do As Built.
Este guia explica o que é o As Built, por que o projeto executivo nunca conta a história completa, o que exatamente ele registra e em que momento vale fazer o levantamento.
O Que É o As Built
O As Built — expressão inglesa que significa literalmente “como construído” — é o levantamento técnico de uma obra concluída, transformado em documentação atualizada que representa a situação real da edificação. Não é o que se pretendia construir: é o que efetivamente existe, medido em campo depois que a obra terminou.
O resultado é um conjunto de plantas, cortes e memoriais que substituem o projeto original como documento de referência. A partir daí, qualquer intervenção futura — reforma, manutenção, ampliação, laudo — parte de uma base confiável em vez de partir de uma expectativa.
Por Que o Projeto Executivo Nunca Basta
Toda obra muda durante a execução. Não por descuido: por realidade.
Uma interferência não prevista no subsolo desloca uma fundação. Um ajuste de layout pedido pelo cliente move uma parede meio metro. Uma tubulação encontra um obstáculo e contorna por outro caminho. Uma alteração de fornecedor troca a espessura de um elemento. Cada uma dessas decisões é tomada em campo, muitas vezes resolvida verbalmente entre engenheiro e encarregado, e quase nunca volta para o arquivo do projeto.
Somadas ao longo de meses de obra, essas mudanças criam uma distância silenciosa entre o desenho e o edifício. E essa distância só se revela quando alguém precisa confiar no desenho — normalmente no pior momento, com a parede já aberta.
O Que o Levantamento Registra
Geometria real
Dimensões efetivas dos ambientes, pé-direito, posição de paredes, pilares, vigas e aberturas, além dos níveis reais de piso.
Instalações embutidas
Traçado de hidráulica, elétrica, dados e combate a incêndio. É o conteúdo mais valioso, porque é o que fica invisível após o acabamento.
Implantação no terreno
Posição real construída em relação às divisas, recuos e alinhamento da via — o que foi erguido, e não o que foi projetado.
Nessa terceira camada, o As Built se apoia no mesmo trabalho de campo de um levantamento planimétrico, com a diferença de que o objeto medido não é o terreno vazio, e sim o que foi erguido sobre ele.
Quando Fazer: Durante ou Depois
A diferença entre os dois cenários é de custo e profundidade — não de utilidade. Um As Built feito depois continua sendo muito superior a operar com um projeto desatualizado.
Como o Levantamento É Executado

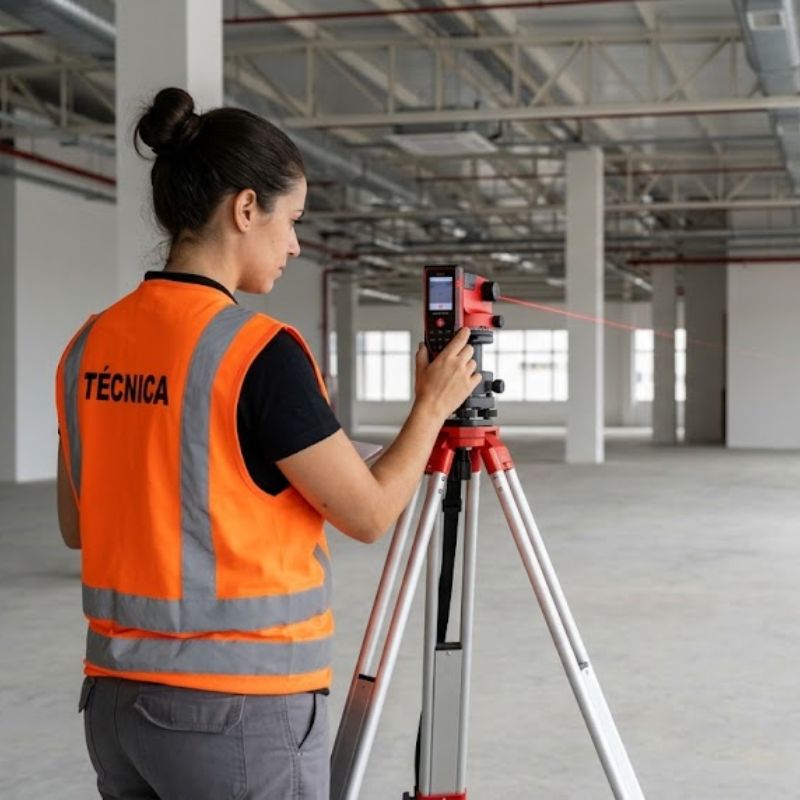

O trabalho de campo combina equipamentos conforme a natureza do que precisa ser medido. Estação total e distanciômetro resolvem a geometria interna com precisão. Para a implantação no terreno e para grandes áreas externas, entra o posicionamento por GNSS RTK. Em edificações extensas, coberturas ou estruturas de difícil acesso, o levantamento por drone acelera consideravelmente a coleta.
Os dados de campo são processados e convertidos em desenho técnico — plantas, cortes e detalhes — acompanhados de memorial descritivo. Todo o conjunto é assinado por profissional habilitado, com ART emitida junto ao CREA, o que dá ao documento validade técnica para uso em processos formais.
O Que Se Perde Sem o As Built
A ausência do documento não gera um custo visível — gera custos espalhados que raramente são atribuídos à causa real.
Cada intervenção começa com uma etapa de investigação: abrir, verificar, descobrir. Esse tempo entra no orçamento como imprevisto, quando na verdade era previsível.
Localizar um registro, um shaft ou um ponto de inspeção vira exercício de tentativa e erro. Um vazamento que poderia ser isolado em minutos consome horas até que alguém encontre o trecho certo.
O projetista precisa refazer o levantamento do zero antes de desenhar qualquer coisa — custo que se repete a cada nova intervenção, justamente porque nunca foi consolidado.
A divergência entre o que está registrado e o que existe fisicamente pode travar o andamento até que a documentação seja corrigida.
Os Erros Mais Comuns
- Tratar como formalidade de encerramento: documento produzido às pressas na entrega, apenas para constar — herda todos os erros do projeto original
- Registrar só a arquitetura: como o valor prático está no que ficou embutido, um As Built sem instalações resolve uma fração pequena do problema
- Documentação sem responsabilidade técnica: desenhos atualizados sem ART servem como referência interna, mas não têm valor em processo formal ou laudo
- Não manter o documento vivo: um As Built que não é atualizado a cada nova intervenção volta a ficar desatualizado, e o ciclo recomeça
Perguntas Frequentes
Documentar Depois Custa Menos do Que Descobrir na Marreta
A obra do início deste guia não tinha um problema de execução — tinha um problema de memória. A informação de onde passava aquele ramal existiu em algum momento, na cabeça de alguém que estava no canteiro, e simplesmente não foi registrada em lugar nenhum.
O As Built é o que transforma esse conhecimento disperso em documento permanente. Ele não impede que a obra mude durante a execução — impede que essa mudança se perca.
